[아두이노]온습도 측정(DHT11)을 통한 LED와 부저 울리기[3편]



이전 포스팅에서는 LED와 부저 작동에 관한 코딩을 작성하고 실제 결과를 확인했습니다.



이번 포스팅에서는 온습도 센서를 통해 도출한

온도, 습도, PMV, PPD를 휴대폰으로 출력하려고 합니다.



발전 방향은 다음과 같습니다.



---

블루투스 교신을 위한 발전방향

1. 블루투스 모듈 회로 구성

2. MIT App Inventor 를 이용한 화면 구성 및 코딩

3. 블루투스 교신을 위한 아두이노 코딩 작성

4. PPD 계산

5. 휴대폰에 결과값 출력

6. 1~4편까지의 결과물



---



1. 블루투스 모듈 회로 구성



블루투스 모듈 HC06

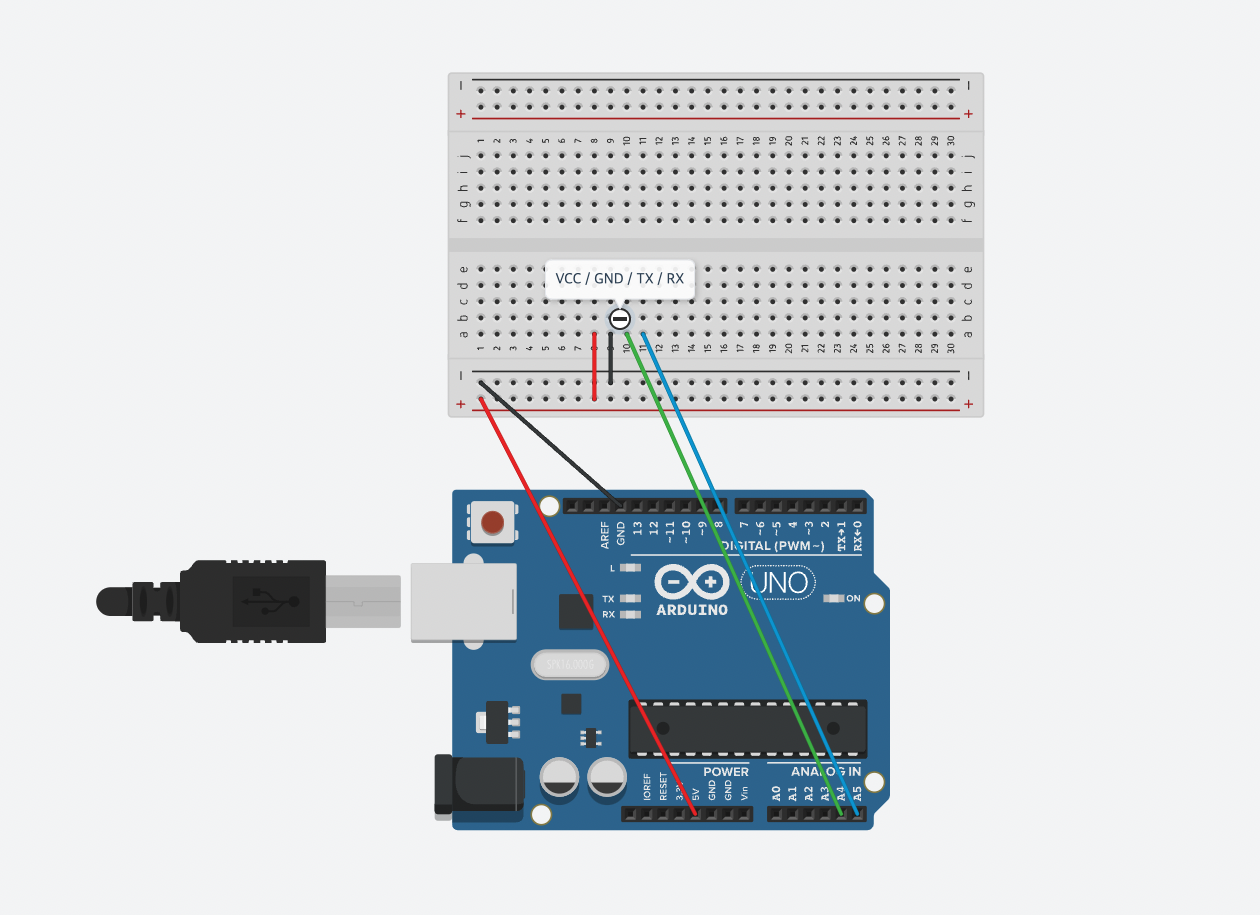

HC06 모듈 일러스트가 없어서 선만 표시하였습니다.

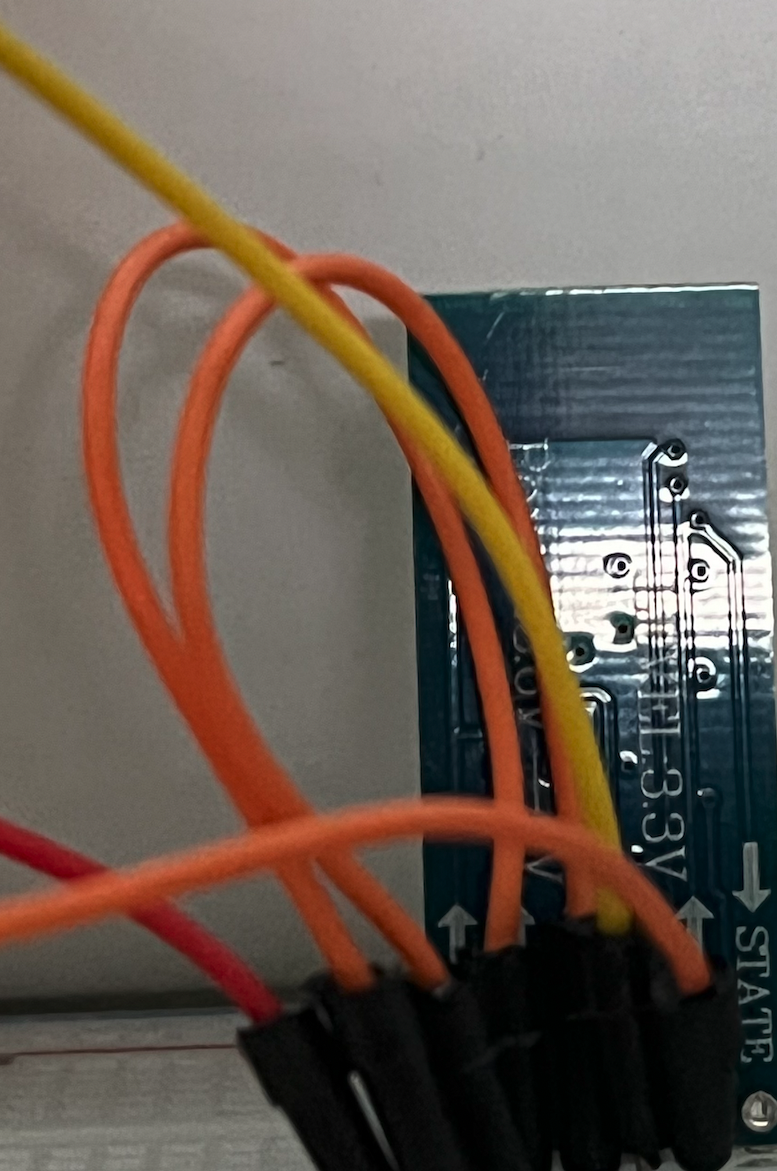

실제로 설치는 다음과 같이 하시면 됩니다.



HC06 회로구성

HC06 아래에 VCC/GND/TXD/RXD 가 적혀있으므로 순서에 맞게 회로를 구성해주시면 됩니다.



---

2. MIT App Inventor 를 이용한 화면 구성 및 코딩



https://www.youtube.com/watch?v=wJCs8k1t6cg



저는 이분 유튜브를 참고해서  MIT App Inventor 화면구성과 코딩을 하였습니다.

전체를 이용한 것은 아니고 일부만 이용하였는데, 그 결과는 다음과 같습니다.

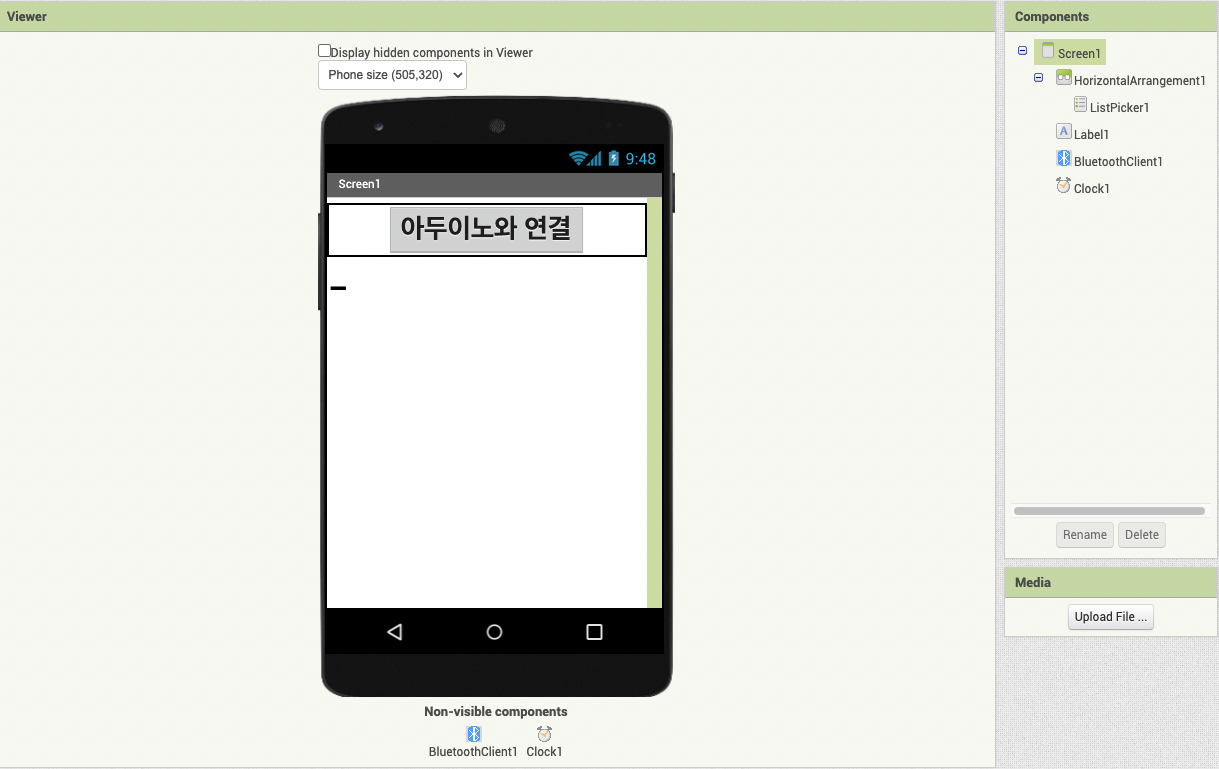

정렬, list Picker1, Label1, BluetoothClient1, Clock1으로 화면구성

이 화면 구성에 대해서는 영상을 참고하시는 편이 훨씬 나으실 것 같습니다.

사실 그냥 가져다 두기만 해도 어느정도 구성이 가능합니다.



코딩은 다음과 같습니다.

블루투스 교신 코딩

첫째 블록부터 간단하게 설명을 드리자면



1. 블루투스 주소를 가져온다

2. 블루투스를 연결한다.

3. 블루투스를 통해 받은 정보를 출력한다.

로 설명할 수 있습니다.



다음과 같은 화면구성과 코드구성을 마치셨다면 MIT App Inventor에서 할 내용은 다 끝났습니다.



---

3. 블루투스 교신을 위한 아두이노 코딩 작성



#include <SoftwareSerial.h> // 블루투스 교신을 위한 라이브러리 가져오기 SoftwareSerial HC06(A4, A5); //블루투스 교신 TX, RX #include <DFRobot_DHT11.h> DFRobot_DHT11 DHT; #define DHT11_PIN A0   void setup(){   Serial.begin(9600);   HC06.begin(9600); //블루투스-휴대폰통신 속도지정     }   void loop(){   DHT.read(DHT11_PIN);     //계산부   float ps = 6.112*exp(17.62*DHT.temperature/(243.12+DHT.temperature));   float fp = 1.0016 + 3.15*pow(10,-6)*760 - 0.074/760;   float pm = fp*ps;   float pa = DHT.humidity*pm;   float fcl = 1.0903;   float icl = 0.07;   float hc = 4.3;   float tcl=0.0008144*pow(DHT.temperature,2)+0.3488*DHT.temperature+21.24;   float M = 58.2;     float H = 3.96*pow(10,-8)*fcl*(pow((tcl+273),4)-pow((DHT.temperature+273),4))+fcl*hc*(tcl-DHT.temperature);   float Ec = 3.05*pow(10,-3)*(5733-6.99*M-pa)-0.42*(M-58.15);   float C = 0.0014*M*(34-DHT.temperature);   float Er = 1.7*pow(10,-5)*M*(5867-pa);     float PMV = (0.303*exp(-0.036*M)+0.028)*(M-H-Ec-C-Er);   float PPD = 100 - 95*exp(-(0.03353*pow(PMV,4)+0.2179*pow(PMV,2))); // PPD 계산 식 구성   //출력부   Serial.print("온도:");   Serial.print(DHT.temperature);   Serial.print("*C");   Serial.print("  습도:");   Serial.print(DHT.humidity);   Serial.println("%");   Serial.print("PMV : ");   Serial.println(PMV);   Serial.print("PPD : ");   Serial.println(PPD);           String data1 = String("온도 :") +String( DHT.temperature)+ String("*C");     String data2 = String("습도 :") +String( DHT.humidity)+ String("%");     String data3 = String("PMV :") +String( PMV);     String data4 = String("PPD :") +String(PPD);     HC06.println(data1);     HC06.println(data2);     HC06.println(data3);     HC06.println(data4);     delay(1800000); }

편의를 위해 이전 포스팅에서 진행했던, LED와 부저에 관한 코딩은 삭제하였습니다.



위 코딩을 작성한 후 인코딩을 진행해주시면 됩니다.

---

4. PPD 계산



파란색으로 쓰여진 부분은 PPD 계산에 관한 식을 추가한 것입니다.

PPD란 PMV를 변수로 이용하는 식으로 "불쾌감을 느낄 사람의 비율"을 나타냅니다.



앞서 말씀드린 PMV에 따라

PMV
-3	-2	-1	0	1	2	3
매우추움	추움	약간추움	쾌적함	약간더움	더움	매우더움

쾌적한 0에서 최소값을 가지고 |PMV|가 커질수록 PPD(불편함을 느끼는 사람의 비율)는 증가합니다.



---

5. 휴대폰에 결과값 출력



휴대폰으로 결과값 출력하는 방법

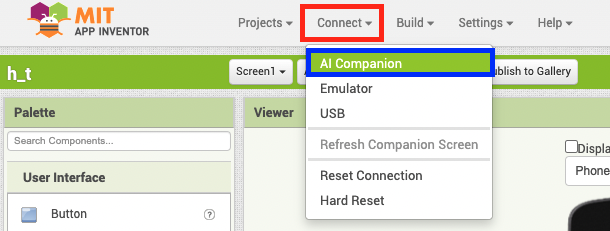

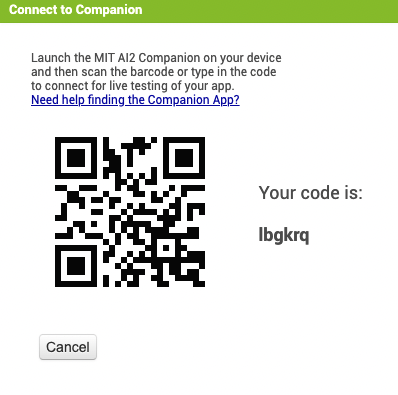

MIT App Inventor - Connect - AI Companion 을 클리하시면 다음과 같은 QR코드가 뜹니다.





어플리케이션 App Inventor를 다운 받으시고 코드나 QR코드를 입력해주시면 됩니다.





이러한 코딩을 완료하면 다음과 같은 결과물이 도출됩니다.

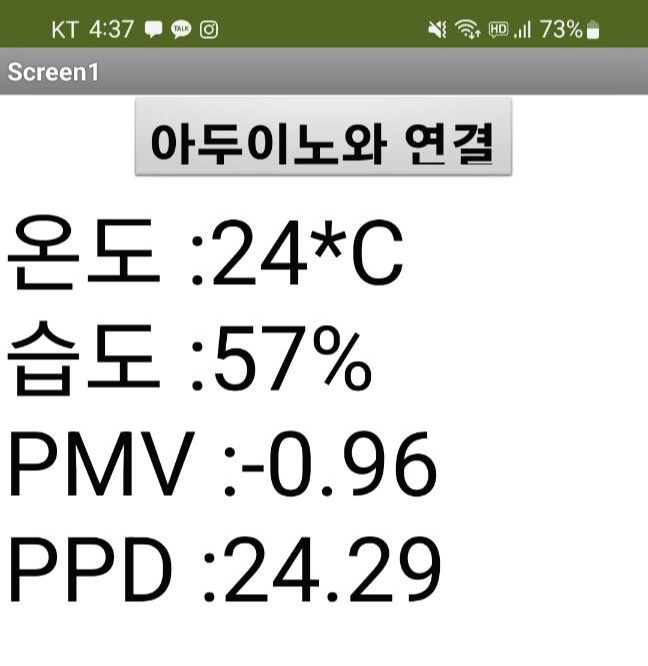

아두이노와 블루투스 통신 결과



6. 1~4편까지의 결과물

프로젝트 과정을 거쳐서



https://catch-sin.tistory.com/9

[아두이노]온습도 측정 결과값 도출하기.(DHT11센서 이용)[1편]

https://catch-sin.tistory.com/10

[아두이노]온습도 측정(DHT11)을 통해 PMV(쾌적성 지표) 계산하기 [2편]

https://catch-sin.tistory.com/11

[아두이노]온습도 측정(DHT11)을 통한 LED와 부저 울리기[3편]



온습도 출력, PMV계산 및 출력, LED와 부저 작동을 완료했습니다.

추가로 이번 포스팅을 통해 PPD계산 및 출력, 블루투스를 통한 스마트폰으로 출력을 완료했습니다.





그 결과물은 다음과 같습니다.



1~4편을 통한 최종 결과물

조금 더 직관적인 영상을 위해 4배속으로 동영상 편집을 하였습니다.



이제 프로젝트의 막바지에 다다르고 있습니다.



다음 포스팅에서는 시간에 따른 PMV와 PPD의 변화량을 그래프로 표현하고 분석하는 과정을 다루도록 하겠습니다.
